Maat opnemen schuin kozijn

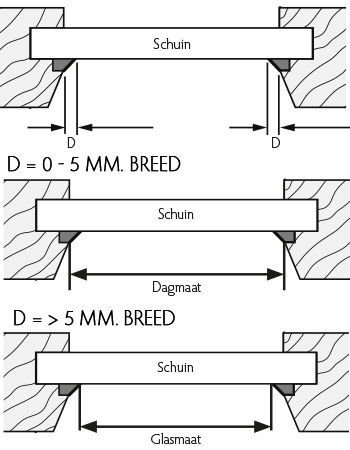

Afdichtingsbreedte (glaslat, rubber of stopverf)
Meet als eerste de de dikte van de afdichtingsbreedte (D) op.
Schuin kozijn | Afdichtingsbreedte 0 - 5 mm.
U moet bij het doorgeven van de maten, de blijvende maat aan ons doorgeven. Deze berekent u door de dagmaat plus of minus de waarde uit onderstaande tabel.
| Afdichtingsbreedte (D) | ||
|---|---|---|
| 0-3 mm. | 3-5.mm | |
| Dagmaat breedte | - 5 mm. | - 5 mm. |
| Dagmaat hoogte | + 8 mm. | + 4 mm. |
Voorbeeld bij afdichtingsbreedte (D) = 4 mm.
Dagmaat glas = breed 1000 mm.
Dan is de blijvende maat 1000 - 5 = 995 mm.
Dagmaat glas = hoog 1000 mm.
Dan is de blijvende maat 1000 + 4 = 1004 mm.
Schuin kozijn | Afdichtingsbreedte groter dan 5 mm.
U moet bij het doorgeven van de maten, de blijvende maat aan ons doorgeven. Deze berekent u door de glasmaat plus of minus de waarde uit onderstaande tabel.
| Afdichtingsbreedte (D) | ||
|---|---|---|
| > 5 mm. | ||
| Glasmaat breedte | + 6 mm. | |
| Glasmaat hoogte | + 14 mm. | |
Voorbeeld bij afdichtingsbreedte (D) = 8 mm.
Dagmaat glas = breed 1000 mm.
Dan is de blijvende maat 1000 + 6 = 1006 mm.
Dagmaat glas = hoog 1000 mm.
Dan is de blijvende maat 1000 + 14 = 1014 mm.
Samenvattend
In de breedte:
- Rubbers kleiner dan 5 mm is maat incl. rubbers min 5mm.
- Rubbers groter dan 5 mm is maat ex. rubbers plus 6mm.
In de hoogte:
- Rubbers kleiner dan 3 mm is maat incl. rubbers plus 8 mm.
- Rubbers tussen 3-5 mm is maat incl. rubbers plus 4 mm.
- Rubbers groter dan 5 mm is maat ex. rubbers plus 14 mm.
